Wellenfedern

Um die ideale Feder für den gewünschten Anwendungsbereichzu finden, benötigt man ausgeprägtes Knowhow und langjährige Erfahrung. Wir bei KERN-LIEBERSverfügen über beides. Deshalb können wir Ihnen nebenunserem herkömmlichen Drahtfeder-Angebot auch eineSonderform der Druckfeder anbieten – die Wellenfeder.

Wellenfedern sind gewundene, federnde Teile, die ausFlachmaterial gefertigt werden. Das besondere Merkmaldieser Federn ist die Reduktion ihrer Federhöhe um bis zu 50 % – bei gleichbleibender Federkraft und gleichbleibendemFedernweg. Dadurch ist die Wellenfeder idealfür sehr kompakte Einbausituationen geeignet.

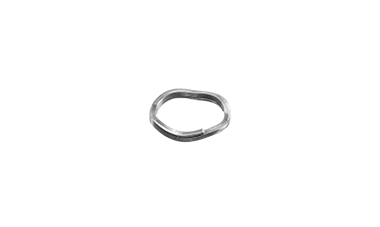

EINLAGIGE ÜBERLAPPENDE WELLENFEDER

Ihre Einsatzgebiete: Abfedern von Schwingungen in axialer

Richtung, Ausgleich von Toleranzen oder Wärmeausdehnungen

bei Wellenlagerungen.



Download Produktfolder Wellenfedern

MEHRLAGIGE WELLENFEDER

Die Auslegung von mehreren Windungen übereinander

erlaubt größere Federwege. Dadurch kann die Feder dem

vorhandenen Einbauraum angepasst werden.



Download Produktfolder Wellenfedern

MEHRLAGIGE WELLENFEDER MIT PARALLELEN ENDEN

Die flach aufliegenden Endwindungen verteilen die Federkräfte

gleichmäßig und vermeiden somit, dass sich

Wellenhöhen möglicherweise in Einbauteile drücken.



Download Produktfolder Wellenfedern

VERSCHACHTELTE WELLENFEDER

Diese Sonderform wird verwendet, wenn höhere Federkräfte

mit geringem Arbeitshub benötigt werden.



Download Produktfolder Wellenfedern
